การนําคลื่นที่มีประสิทธิภาพสูงไปยัง 2.92 มิลลิเมตร
|
รายละเอียดสินค้า:
การชำระเงิน:
|
รายละเอียดสินค้า
| ชื่อสินค้า: | 2.92 อะแดปเตอร์ท่อนำคลื่นโคแอกเซียล RF | พลังคลื่นต่อเนื่อง: | 2W |
|---|---|---|---|
| ความถี่: | (187.5/a)GHz~(285.7/a)GHz | ความต้านทานของฉนวน: | ≥5000MΩ |
| การใช้งาน: | การสื่อสาร | วัสดุ: | สีเหลือง |
| อุณหภูมิช่วงอุณหภูมิการจัดเก็บที่กำหนด: | -55°ซ~+100°ซ | ระยะอุณหภูมิการทํางาน: | -65°ซ~+125°ซ |
| เน้น: | BJ220 แอดป์เตอร์นําคลื่น,เครื่องปรับแนวคลื่นที่มีประสิทธิภาพสูง,2.92 มิลลิเมตร |
||

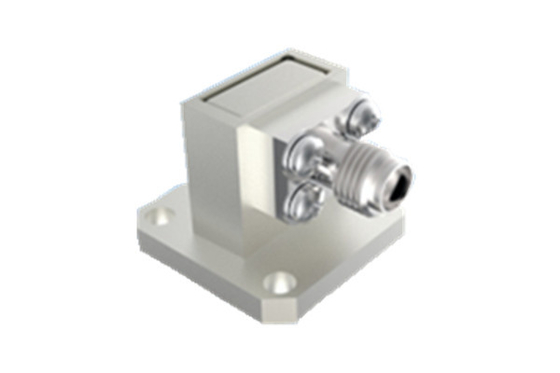

การนําคลื่นที่มีประสิทธิภาพสูงไปยัง 2.92 มิลลิเมตร
บริษัทของเราเชี่ยวชาญในการผลิต เครื่องปรับเปลี่ยนแนวคลื่นแบบโคอาเซียล สําหรับยานอวกาศ ซึ่งมีให้เลือกใน 2 แบบโครงสร้างที่แตกต่างกันเครื่องแปลงนี้ตอบสนองความถี่ในช่วงความถี่ที่กว้างขวางตั้งแต่ 50.3GHz ถึง 110GHz
สายพานนําคลื่นทรงสี่เหลี่ยมที่นําเสนอที่ปลายสายพานนําคลื่นมีขนาดหลากหลายรวมถึง BJ70, BJ84, BJ100, BJ120, BJ140, BJ180, BJ220, BJ260, BJ320, BJ400, BJ500, BJ620, BJ740 และ BJ900.ด้านประสาท, อินเตอร์เฟซเป็นที่เข้ากันได้กับซีรีส SMA, 2.92mm ซีรีส, 2.4mm ซีรีส, และ 1.85mm ซีรีส, ฯลฯแต่ละรุ่นถูกออกแบบอย่างละเอียดเพื่อรองรับความกว้างแบนด์วิดเต็มของชนิดแนวรังของตัวของมัน.
คุณลักษณะสําคัญของเครื่องแปลงแนวคลื่นของเรา ได้แก่ การสร้างที่แข็งแกร่ง ขนาดภายนอกที่คอมพัคต์และการออกแบบเบา (≤20 กรัม)คุณสมบัติเหล่านี้ทําให้มันได้รับความโปรดปรานมากในทักษะการใช้งานยานอวกาศที่หลากหลาย, รับประกันการเชื่อมต่อและผลงานที่ดีที่สุดในสภาพแวดล้อมอวกาศที่ต้องการ.
รายละเอียด
หมายเหตุ:ข้อมูลเฉพาะของรุ่นนี้ขึ้นอยู่กับข้อมูลในใบนิยามสินค้า
| ปริมาตรหลัก | |||
| พลังงานคลื่นต่อเนื่อง | 2W | ||
| ระยะความถี่ | (187.5/a) GHz ~ ((285.7/a) GHz,a คือขนาดด้านขนานของท่าทางนําคลื่น | ||
| ระยะอุณหภูมิการทํางาน | -65°C~+125°C | ||
| ความต้านทานต่อการปิด | ≥ 5000MΩ | ||
| อื่นๆ | |||
| ความหนาของแผ่น | ความหนาของชั้นเคลือบทองบนศูนย์สัมผัส ≥1.27μm | ||
| ความขวางของแผ่น | กรดไนโทริกประหยัด | ในภาชนะโปร่งใสที่มีความแรงเฉพาะ 1.316 (อุณหภูมิ 25°C±3°C) 30s | |
| ไอนิตริกแอซิดดัน | ความเข้มข้น 68% สะอาดทางการวิเคราะห์ในถังที่ 25 °C ± 3 °C,20 นาที | ||
| ระยะอุณหภูมิการเก็บระยะอุณหภูมิ | -55°C~+100°C | ||

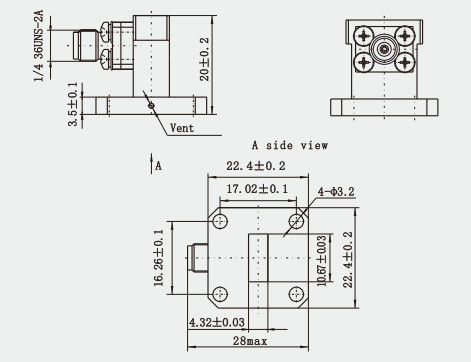

ภาพลวดลาย:(mm)
ลักษณะ:
1ความกว้างของแบนด์วิท: วงจรนําไปยัง 2.92 โครงการแปลง coaxial รองรับความถี่ที่กว้างขวาง, ทําให้พวกเขาสามารถปรับปรุงกับความหลากหลายของไมโครเวฟและการใช้งานคลื่นมิลลิเมตร.
2การสูญเสียการใส่ที่ต่ํา: เครื่องแปลงเหล่านี้ถูกออกแบบมาเพื่อปรับปรุงเส้นทางการส่งสัญญาณและลดการสูญเสียพลังงาน ซึ่งลดการสูญเสียการใส่และปรับปรุงประสิทธิภาพระบบโดยรวม
3VSWR ต่ํา: VSWR (สัดส่วนคลื่นยืน) เป็นวัดที่สําคัญของระดับการสะท้อนสัญญาณที่แสดงว่ามันสะท้อนแสงน้อยลงในช่วงความถี่ในการทํางาน, และสามารถแปลงสัญญาณได้อย่างมีประสิทธิภาพจากสายส่งสายหนึ่งไปยังสายส่งสายอื่น โดยไม่นํามาให้เกิดการขัดขวางหรือการบิดเบือนอย่างมากเกินไป
4คอมแพคต์: ขนาดเล็กของเครื่องเชื่อมโคเอ็กซี่ 2.92 มม. ทําให้มันมีประโยชน์ในการใช้งานที่จํากัดพื้นที่ เช่นเครื่องบินและอุปกรณ์สื่อสารพกพา
การใช้งาน:
การสื่อสารผ่านดาวเทียม: ในระบบสื่อสารผ่านดาวเทียม, 2.92 เครื่องปรับเปลี่ยนโคอาเซียลแบบนําคลื่นใช้ในการแปลงสัญญาณโคอาเซียลจากสถานีโลกเป็นสัญญาณที่เหมาะสําหรับการส่งผ่านโคอาเซียลเพื่อการสื่อสารที่มีประสิทธิภาพกับดาวเทียม.
ระบบเรดาร์ ในระบบเรดาร์เครื่องแปลงนี้ใช้ในการเชื่อมต่อประตู coaxial ของตัวส่งและรับราดาร์กับประตูนําคลื่นของระบบแอนเทนน์ เพื่อให้แน่ใจว่าการส่งสัญญาณราดาร์มีประสิทธิภาพ.
การสื่อสารไร้สาย: ในสถานีฐานสื่อสารไร้สาย92 เครื่องแปลง coaxial waveguide ใช้ในการแปลงสัญญาณ coaxial ภายในสถานีฐานเป็นสัญญาณส่งที่เหมาะสําหรับระบบ waveguide แอนเทนน์ภายนอก.
